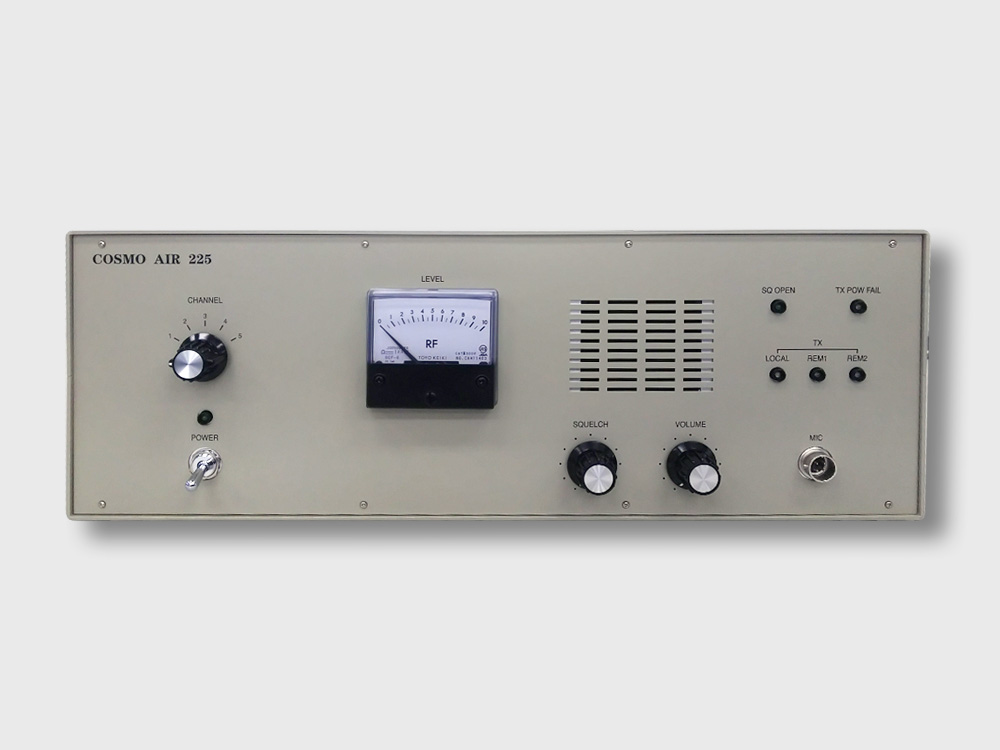

航空無線送受信装置 CA225
主な特徴・機能
システムラック搭載、卓上への設置 場所を選ばない無線送受信機
小型・軽量
デスク上の配置はもとより、システムラック搭載の際もスペースを取らない小型・軽量に設計された無線装置です。
シンセサイザー発振方式
水晶発振器に比べ運用周波数の設定および変更が出来ます。
遠隔制御
本装置での通信に加え、離れた場所からの遠隔制御
インターフェースを予め搭載しております。
電気的特性、仕様
- 01)電波形式
- AM (118～136 MHz)
- 02)チャンネル数
- 1(5周波数仕様対応可能)
- 03)通話方式
- プレストーク方式
- 04)送信定格出力
- 50W
- 05)受信方式
- シングルスーパーヘテロダイン
- 06)受信音声出力
- 0.5w(負荷8Ωスピーカ出力)
- 07)電源電圧
- AC100v ±10%
- 08)消費電力
- 送信時:3.0A以下
受信時:0.3A 以下
待機時:0.1A 以下 - 09)遠隔制御回線
-
①制御回線種別1
-
接続回線種別 ２Ｗ
- 制御項目 送信制御
- 送信制御 ２Ｗ音声重畳カレントループ制御
- 遠隔制御インピーダンス 600Ω (平衡)
②制御回線種別2
- 接続回線種別 ４Ｗ音声LINE入出力(インピーダンス600Ω 平衡)
- 制御項目 送信制御及びスケルチ制御
- 送信制御 プレスLINEアース接続
- スケルチ制御 スケルチLINEアース接続
-
接続回線種別 ２Ｗ
- 10)寸法
- 430(w) × 149(h) × 339(d)
(突起物を含まず) - 11)重量
- 約10.0kg
- 12)附属品
-
ハンドマイクロフォン(DM900A)
電源ケーブル
