卓上型ATC受信装置 DSR511
運航・運送業務のタイムリー化に貢献大
主な特徴・機能
卓上での運用を考慮したA3E対応受信機
本製品は航空管制118〜142MHz帯のA3E対応の受信機です。
卓上での運用を考慮し、安定した受信性能と操作性に重点を置き設計しております。
- 発振部にシンセサイザ方式を採用しているので、水晶発振器に比べ安定した電気的性能を有し、運用周波数の設定及び変更が容易にできます。
- 予めメモリーした受信周波数を4つまで自由に選択し受信することができます。
- 2系統に分かれたスピーカを有している為、頻繁に受信のある周波数を分けて聞くことができます。
- 4系統の受信操作部には、各々音量調整ボリュームとスケルチ調整ボリュームがあり、各受信系統での自由な設定が可能です。

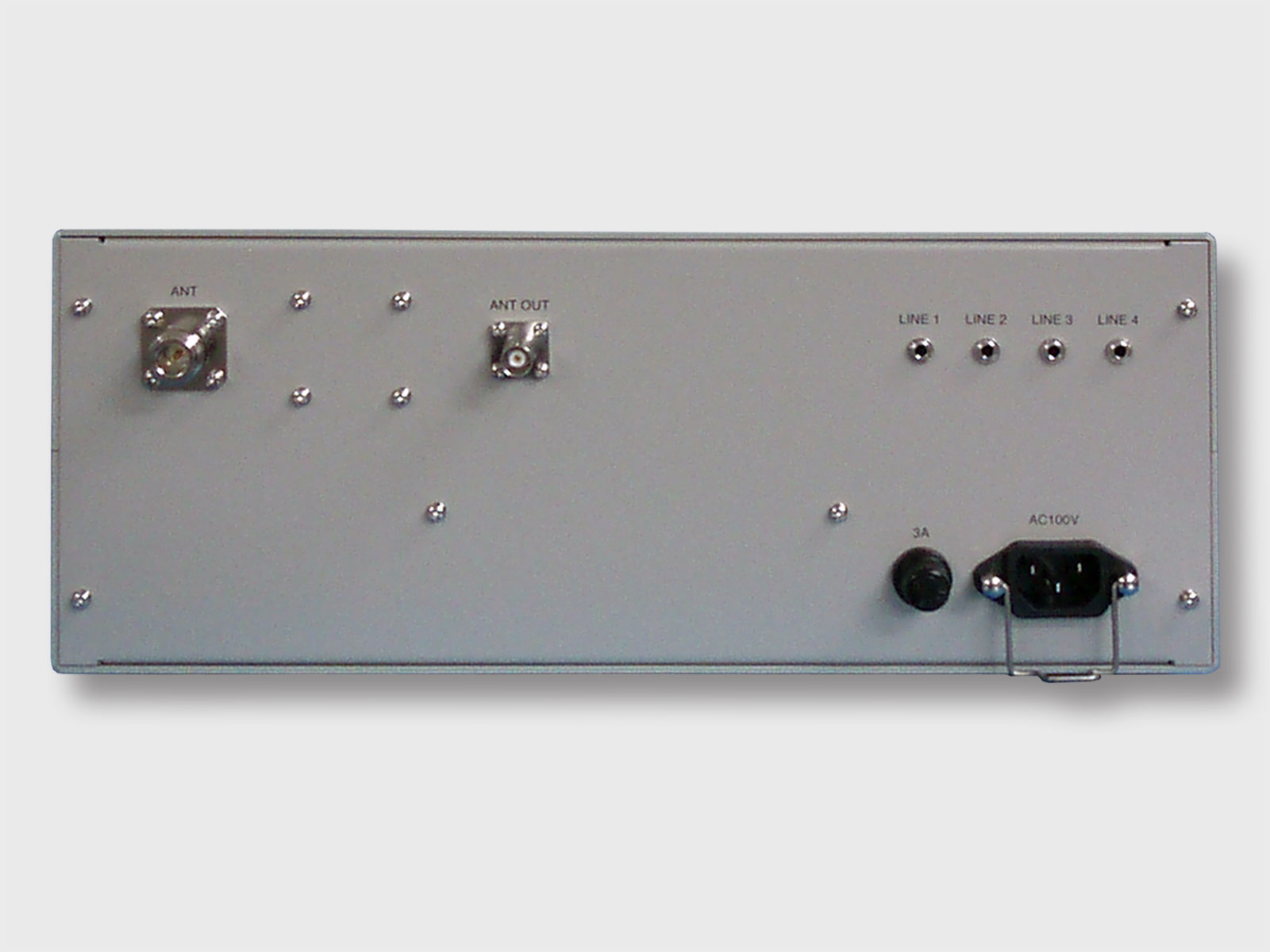

- 本体背面に受信入力(アンテナ入力)の分岐出力を有している為、本機とは別に受信機を接続して使用することができます。
電気的特性、仕様
【総 合】
- ①受信周波数帯
- A3E 118～142MHz
- ②プリセットチャンネル数
- 12ch
- ③同時受信チャンネル数
- 4ch (12chからの選択式)
- ④音量調整ボリューム
- 4系統
- ⑤スケルチ調整ボリューム
- 4系統
- ⑥受信状態表示
- 4系統 動作時点灯色:緑色
- ⑦スピーカ出力
- 0.5w以上(8Ω負荷)2系統
(2chミキシング出力方式) - ⑧LINE出力
- 4系統形状:Φ3.5モノラルジャック
インピーダンス:600Ω - ⑨空中線インピーダンス
- 50Ω NJ型コネクタ
- ⑩空中線分配出力
- 1系統 BNC型コネクタ
- ⑪電源電圧
- AC100v ±10%
- ⑫消費電流
- 最大1.5A以下
- ⑬使用温度範囲
- -10℃ ～ +40℃
- ⑭寸法
- 350(w) × 136(h) × 350(d)
- ⑮重量
- 6.5kg
- ⑯塗装色
- マンセル5Y7/1(半艶)
【受信部】
- ①受信方式
- シングルスーパーへテロダイン(RF AUTO TUNING)
- ②局発発振方式
- シンセサイザ方式
- ③感度
- 5dBμV以下
- ④帯域幅
- 7kHz以上 選択度:25kHz以内
- ⑤AGC特性
- 10dB以下
