ATC受信装置 ATC2000
大型空港における運航・運送業務のタイムリー化に貢献大
主な特徴・機能
VHF118MHｚ～141.975MHｚ帯のエアバンドを20波同時受信
本装置はVHF118MHｚ～141.975MHｚを受信するエアバンド専用受信装置です。
・受信機を20台搭載しており、20波同時に受信可能です。
・ロータリースイッチで簡単に受信周波数を設定できます。
・水晶制御によるシンセサイザ方式のため受信周波数が安定します。
・エアバンド帯専用のため受信感度が良くなっています。
・4式分の遠隔制御器（2台で1式）が接続でき、遠隔制御装置1台につき10チャンネルをモニターできます。
・チャンネル毎に音量を調節することが可能です。
システム構成
・AT01モニタパネル
・AT02受信機（20台）
・AT03受信出力分岐盤
・AT04アンテナ分岐盤
・AT05電源盤
・AT06遠隔制御装置（2台）
・収納筐体
電気的特性、仕様
【筐体・制御部】
- 入力アンテナ数：
- 1本※アンテナは含みません
- アンテナインピーダンス：
- 50Ω
- 受信機(分配)数:
- 20台(受信機組込)
- 分配損失:
- -18dB(公称値)
- S/N比:
- 40dB以上
- 電源電圧:
- AC100V土10%
- 消費電力:
- 500VA以下
- 寸法:
- 570(W) - 1250(H)- 450(D)
【ATO2受信機】
- 受信周波数範囲:
- (A3E) 118～141.975MHz
- 受信方式:
- シングルスーパーヘテロダイン
- 局発発振方式:
- シンセサイザ方式
- 感度:
- 6dBμV以下
- S/N比:
- 25dB以上

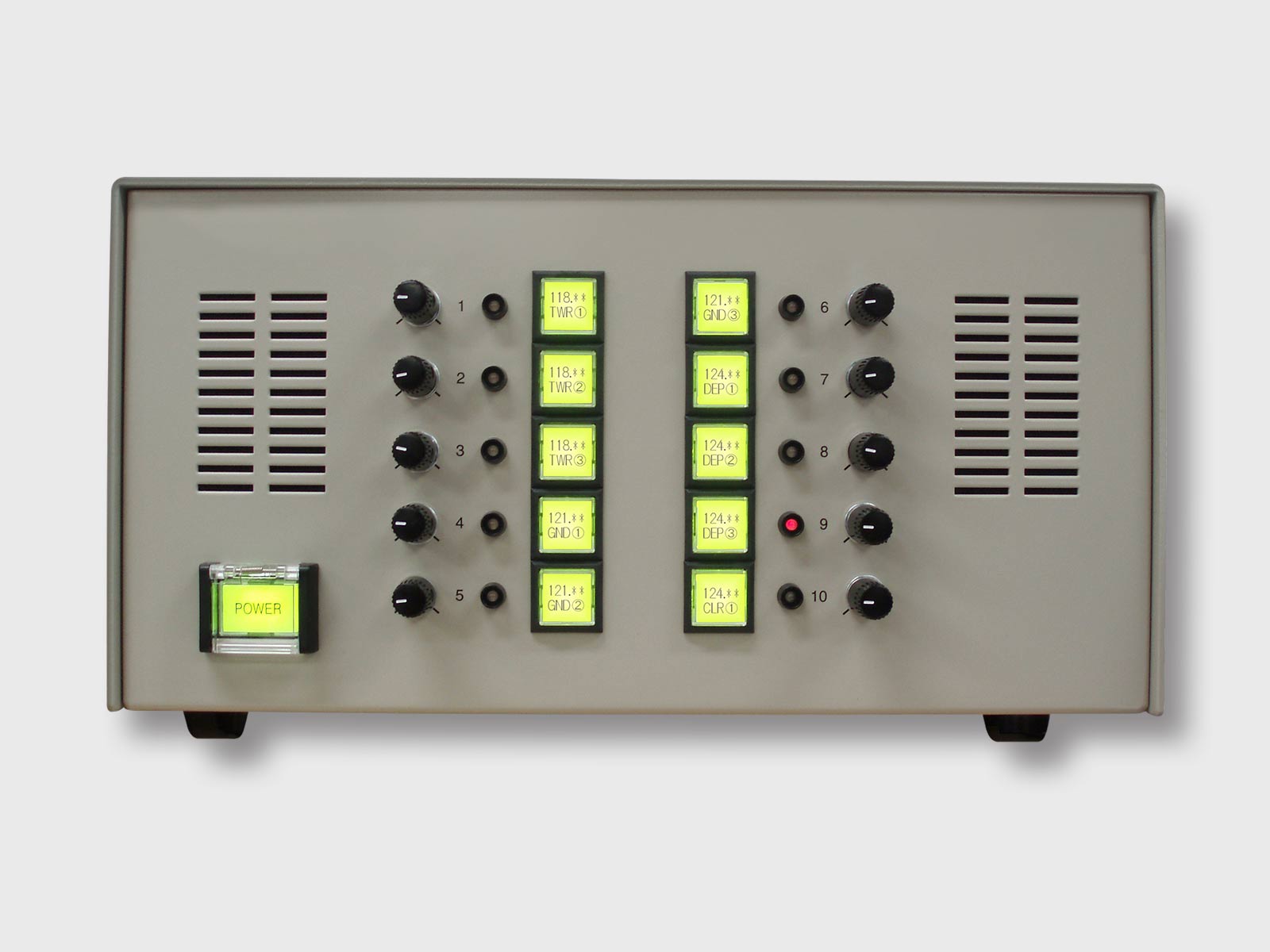

【AT06遠隔制御装置】
- 入力線路数:
- 10回線
- 線路インピーダンス:
- 600Ω平衡
- 受信スピーカー出力:
- 1W以上
- S/N比:
- 40dB以上
- 電源電圧:
- AC100V土10%
- 寸法:
- 280(W) - 140(H) - 200(D)
