遠隔制御航空無線 送受信装置 ERT2000
主な特徴・機能
無線装置を別の場所にて運用可能で通信エリアを拡大
本装置は、対航空機との無線通信を行う設備で、無線装置を事業所(通信所)と別の場所に設置しても遠隔操作による運用が出来ます。
・遠隔操作にて通信が可能なため、本無線装置本体を別に設置できます。
・無線機を2重化(現用/予備)することで、無線機切替運用が遠隔にて操作ができ、万一の故障や定期保守の際、運用への影響を最小限にします。
システムの主な機能

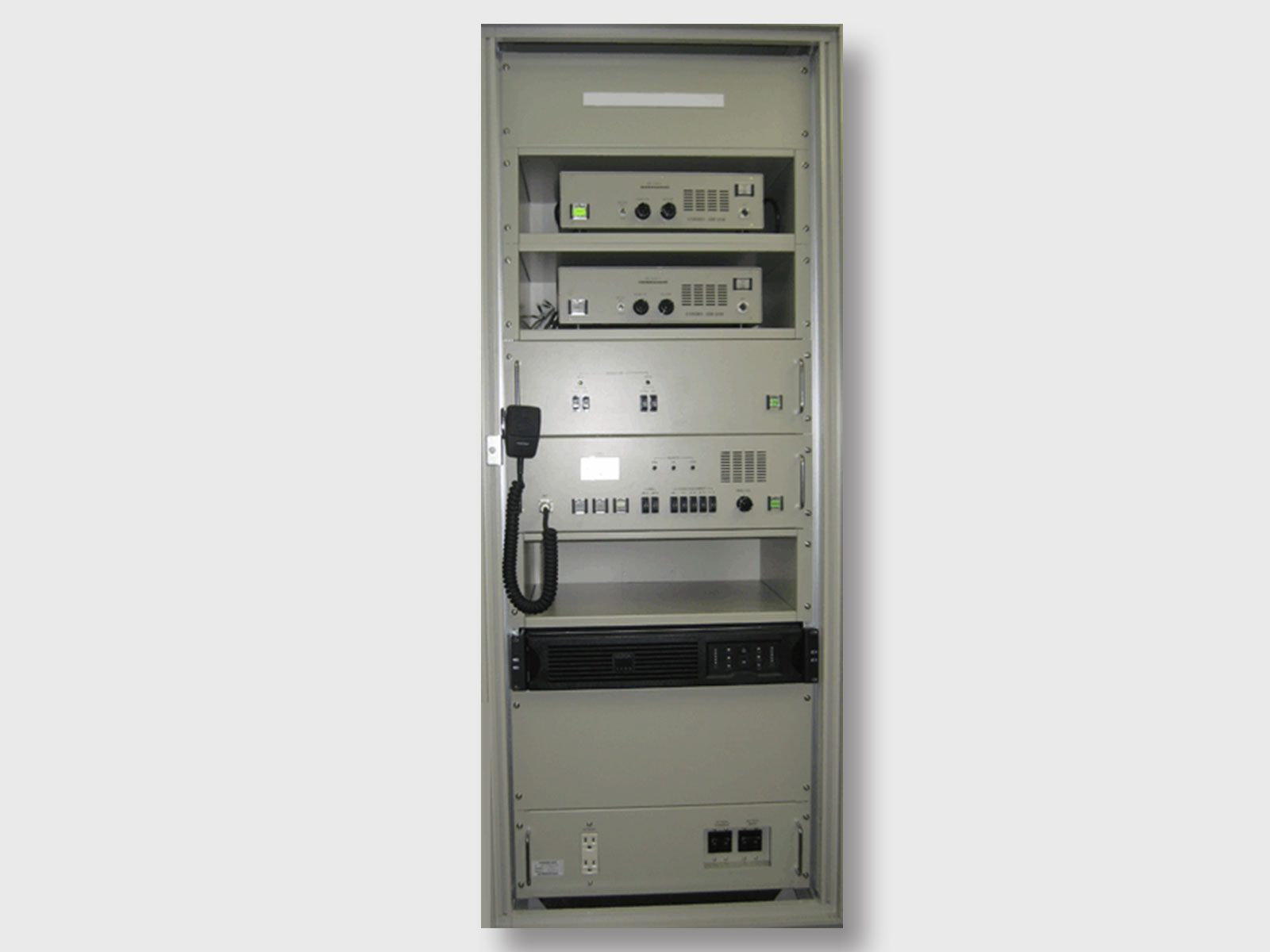

無線装置収容架
- 送受信操作機能
- 無線機切替操作機能
- 受信スケルチOFF操作機能
- 遠隔送受信音声モニター機能
遠隔副制御装置
- 送受信操作機能
- 無線機切替操作機能
- 受信スケルチOFF操作機能
- 5台の遠隔制御器接続機能
電気的特性、仕様
無線装置
- 電波型式:
- AM
- 運用周波数:
- 118～142MHz
- 通話方式:
- プレストーク方式
- 発信方式:
- シンセサイザ一方式
- 送信定格出力:
- 10w
- 受信方式:
- シングルスーパーヘテロダイン
- 感度:
- 6dBμv以下
- 電源電圧:
- AC100v±10%
- 寸法:
- 320 (W)-88 (H) -260(D)
- 重量:
- 3.8kg
遠隔制御器
- 送信制御方式:
- カレントループ方式
- 回線インピーダンス:
- 公称600Ω
- 接続回線:
- 2線式構内線
- 電源電圧:
- AC100v±10%
- 通信方式:
- プレストーク方式
- 寸法:
- 240(W)-70 (H) -215 (D)
- 重量:
- 25kg
遠隔副制御装置
【共通】
- 制御方式:
- トーン方式
- 回線インピーダンス:
- 公称600Ω
- 接続回線:
- 4線式音声専用線
- 電源電圧:
- AC100v±10%
【遠隔副制御装置】
- 制御方式:
- トーン方式
- 遠隔制御器制御方式:
- DC重畳出力
- 寸法:
- 360(W)-128 (H) -300(D)
- 重量:
- 35kg
